一．产品概述

YX系列横截面风量测量装置是依据速度面积法的原理而研制出来的新型流量计。速度面积法是将测量流速的截面分割为许多小的单元，假设每个单元面积的流速为Vi，则总的流量就等于流过所有小单元面积的流量之和。当单元面积分割得愈多，所测的流量愈准确，横截面风量测量装置就依据这个原理而研制的。

二．结构形式

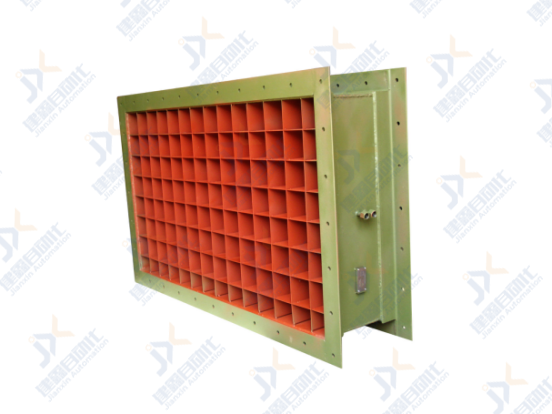

矩形管道横截面风量测量装置，将矩形管道的塔边和短边分别按等长度的原则，将矩形管道的横截面平均分若干个面积相等的小单元，测量每个小单元中心点的流速，再将小单元的流速之和平均，即上整个大横截面积的平均流速，产品结构图见下图一。

圆形管道横截面风量测量装置，将圆形管道截面分割成若干个面积相等的同心圆环，测出每个圆环的流速，然后再将所有圆环的流速平均化，即得到该圆截面的平均流速

三．主要特点

1. 不需要直管段，只要有250-350mm长的安装位置即可。

2. 流出系数稳定，不用标定。

3. 压力损失小，体积小。

4. 可加装吹扫装置，实现人工或自动吹扫。

5. 可对特殊结构形状的管道的流量进行测量。

四．主要技术指标

1. 公称直径：圆形管道：200mm≤DN≤4000mm

             矩形管道：200×200mm≤DN≤4000×4000mm

2. 公称压力：PN≤6.4Mpa

3. 介质温度：t≤450℃（≥450℃时，订货时请注明）

4. 雷诺数范围：Red＞2.5×10⁵

5. 精度等级：1级、1.5级、2级
